Réglage fin verso
Ce réglage est utile pour régler l'agrandissement et la position de l'image au verso en fonction du résultat de sortie des données de tâche qui vont être utilisées.
Sortez environ trois feuilles des données de tâche qui vont être utilisées depuis le magasin auquel s'applique le Calage R°V°.

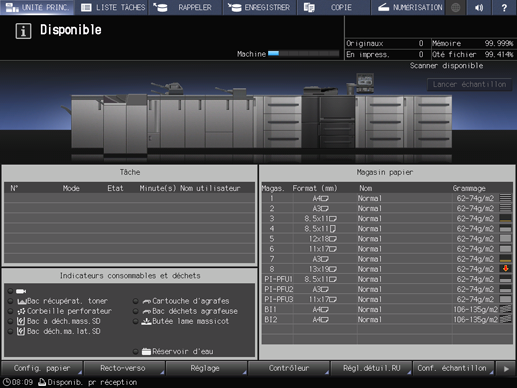

Appuyez sur Configuration papier sur l'écran UNITÉ PRINC.

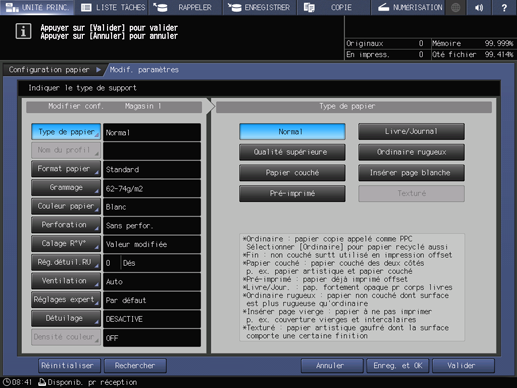

Sélectionnez le bac de sortie des données et appuyez sur Modifier.
Appuyez sur Calage R°V°.
Appuyez sur Retour.
Vérifiez l'écart d'agrandissement au verso de l'image sur le verso de la seconde et de la troisième mire sorties dans la sortie de tâche à l'étape 1.
Placez la troisième mire (verso vers le haut) sur la seconde mire (recto vers le haut), puis comparez l'intervalle de l'image au recto avec celui de l'image au verso. Pour inverser le papier, définissez l'axe de rotation dans le sens transversal.

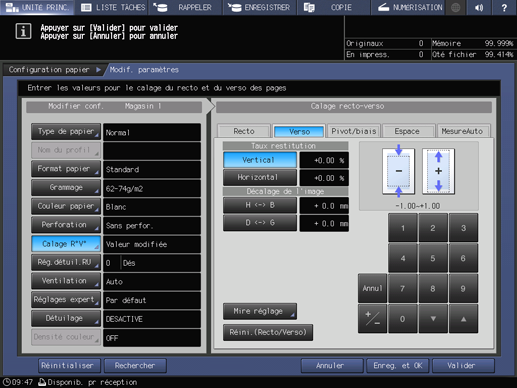

Si l'intervalle de l'image au recto est différent de celui de l'image au verso, entrez la valeur de réglage dans Vertical (sens transversal) et Horizontal (sens d'alimentation) sur l'écran Verso.
La valeur de réglage est actualisée en pas de 0,01 %.
Plage de réglage : Vertical -1,00 à +1,00, Horizontal -0,50 à +0,50
Exemple de réglage d'agrandissement d'image :
Lorsque l'intervalle de l'image au recto est réglé sur 400 mm et celui de l'image au verso sur 401 mm, entrez -0,25 % comme valeur de réglage.
A la fin du réglage, appuyez sur Valider.
Sortez environ trois feuilles des mêmes données de tâche que celles sorties à l'étape 1 depuis le même magasin.
Vérifiez l'écart d'agrandissement avec la seconde mire et la troisième mire.
Répétez les étapes 6 à 8 jusqu'à la suppression de l'écart d'agrandissement d'image.
Appuyez sur Configuration papier sur l'écran UNITÉ PRINC.
Sélectionnez le magasin qui contient le papier à régler et appuyez sur Modifier.
Appuyez sur Calage R°V°.
Vérifiez l'erreur de position d'impression de l'image au verso de chacune des secondes et troisièmes mires de la tâche sorties à la fin du réglage d'agrandissement.
La ligne noire de la figure représente le verso et la ligne bleue en pointillés représente le recto.

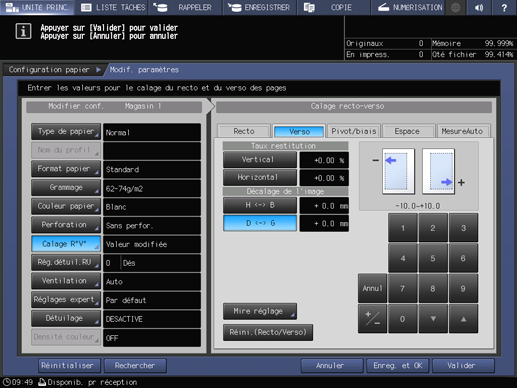

Si la position de l'image au recto est différente de celle de l'image au verso, entrez la valeur de réglage dans Haut/Bas (sens transversal) et Droite/Gauche (sens d'alimentation).
Pour déplacer l'image vers le haut ou vers la droite, entrez une valeur positive, pour la décaler vers le bas ou vers la gauche, entrez une valeur négative.
Exemple de réglage de la position d'image :
Lorsque l'image au verso est désalignée de 0,5 mm vers le bas et de 0,3 mm vers la droite par rapport à celle du recto, entrez +0,5 mm dans Haut/Bas et -0,3 mm dans Droite/Gauche.
La valeur de réglage est actualisée en pas de 0,1 mm.
Plage de réglage : Haut/Bas -10,0 à +10,0 ; Droite/Gauche -3,0 à +3,0
A la fin du réglage, appuyez sur Valider.
Sortez environ trois feuilles des mêmes données de tâche que celles sorties à l'étape 1 depuis le même magasin.
Vérifiez le désalignement de l'image au verso à l'aide de la seconde mire et de la troisième mire.
Répétez les étapes 13 à 15 jusqu'à la suppression du désalignement de l'image.
Lorsque le désalignement de l'image est supprimé, terminez le réglage.
