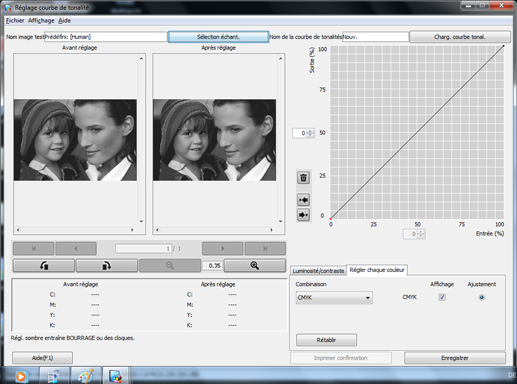

Écran Réglage courbe de tonalité

Nom image test

Affiche le nom de l'image test sélectionnée avec Sélection échant. Au cours des lancements ultérieurs, le nom de l'image test précédemment sélectionnée s'affiche.

Sélection échant.

Vous pouvez sélectionner une image test sur l'écran Sélection échantillon.

Nom de la courbe de tonalités

Affiche le nom de la courbe de tonalité lue avec Charger courbe de tonalité.

Charg. courbe tonal.

Vous pouvez sélectionner une courbe de tonalité extraite de l'écran Gestion courbe de tonalité. Vous pouvez aussi effectuer des opérations de gestion de courbe de tonalité.

Avant réglage

Affiche l'image avant le réglage de la courbe de tonalité.

Après réglage

Affiche l'image après le réglage de la courbe de tonalité. Chaque réglage est répercuté immédiatement à l'écran.

,,,

Lorsque la tâche en attente dans le contrôleur d’image sélectionnée sur l'écran Sélection échantillon comprend plusieurs images, cliquez sur le bouton pour afficher la première image, l'image précédente, l'image suivante et la dernière image. Cette fonction n'est disponible que si vous sélectionnez Tâche att. sur l'écran Sélection échantillon.

Rotation de l'image de 90 degrés dans le sens antihoraire.

Rotation de l'image de 90 degrés dans le sens horaire.

Affiche l'image à taille réduite. Vous pouvez réduire la taille de l'image jusqu'à ce qu'elle apparaisse entièrement.

Taux de restitution

Affiche le niveau de zoom d'affichage de l'image.

Affiche une image agrandie. Vous avez le choix entre quatre facteurs d'agrandissement : x 2, x 4, x 8 et x 16.

Valeur CMJN

Affiche les valeurs CMJN de la position du curseur de la souris sur l'image Avant réglage ou Après réglage.

Seule la valeur N est affichée sur la machine.

Graphique

Affiche les courbes de tonalité auxquelles s'appliquent les réglages de l'onglet Luminosité/contraste et de l'onglet Régler chaque couleur.

La sélection de l'onglet Régler chaque couleur vous permet de régler la courbe de tonalité sur un graphique.

Zone de l'axe vertical

Affiche la densité de sortie (%) du point sélectionné dans la zone d'affichage de la courbe. Vous pouvez spécifier la valeur de déplacement du point sélectionné.

Supprime le point en cours de sélection (point actif).

Sélectionne le point de réglage antérieur au point actif.

Sélectionne le point de réglage postérieur au point actif.

Zone de l'axe horizontal

Affiche la densité entrée (%) du point sélectionné dans la zone d'affichage de la courbe. Vous pouvez spécifier la valeur de déplacement du point sélectionné.

Onglet Luminosité/Contraste

Règle la luminosité et le contraste.Réglage des Courbe de tonalité : luminosité et contraste

Onglet Luminosité/Contraste

 - Rétablir

Annule la courbe de tonalité en cours de modification.

Les données sont restaurées à l'état dans lequel elles étaient lors de leur dernier enregistrement.

Réglage des Courbe de tonalité : luminosité et contraste

Onglet Régler chaque couleur

Sélectionnez la fonction souhaitée parmi les fonctions suivantes.

• Combinaison des courbes de tonalité

• Courbe de tonalité à afficher

• Courbe de tonalité à régler

Cette fonction n'est pas disponible sur la machine.

Régler la courbe de tonalité : chaque couleur

Onglet Régler chaque couleur

 - Rétablir

Annule la courbe de tonalité en cours de modification.

Les données sont restaurées à l'état dans lequel elles étaient lors de leur dernier enregistrement.

Régler la courbe de tonalité : chaque couleur

Annuler Courbe de tonalité Page

Efface la courbe de tonalité de la page.

Cette fonction n'est effective que si vous réglez une page à laquelle s'applique la courbe de tonalité.

Même si une tâche contient une page avec application d'une courbe de tonalité, la fonction n'est pas effective à l'ouverture d'une page sans application de courbe de tonalité.

Imprimer confirmation

Adopte le réglage et procède à l'impression pour confirmer le résultat du réglage.

Cette fonction n'est disponible que si vous sélectionnez Tâche att. sur l'écran Sélection échantillon.

Enregistrer

Enregistre le résultat du réglage.

Appliquer

Applique les courbes de tonalité modifiées à la tâche.

Ce bouton n'apparaît et cette fonction n'est disponible que si vous sélectionnez Tâche att. sur l'écran Sélection échantillon.

Aide

Affiche l'aide de cet écran.

Fichier

Nouv. courbe tonal.

Crée une nouvelle courbe de tonalité.

Gestion courbe de tonalité

Vous pouvez sélectionner une courbe de tonalité extraite de l'écran Gestion courbe de tonalité.

Vous pouvez aussi effectuer des opérations de gestion de courbe de tonalité.

Sélection échant.

Vous pouvez sélectionner une image test sur l'écran Sélection échantillon.

Imprimer confirmation

Adopte le réglage et procède à l'impression pour confirmer le résultat du réglage.

Cette fonction n'est disponible que si vous sélectionnez Tâche att. sur l'écran Sélection échantillon.

Enregistrer la courbe de tonalité

Enregistre le résultat du réglage.

Appliquer

Applique les courbes de tonalité modifiées à la tâche.

Cette fonction n'est disponible que si vous sélectionnez Tâche att. sur l'écran Sélection échantillon.

Fermer

Referme l'écran et quitte la fonction.

Vue

page précédente

Disponible lorsque la tâche du contrôleur d'image sélectionnée sur l'écran Sélection échantillon comprend plusieurs images. Affiche l'image de la page précédente.

Suivante

Disponible lorsque la tâche du contrôleur d'image sélectionnée sur l'écran Sélection échantillon comprend plusieurs images. Affiche l'image de la page suivante.

première page

Disponible lorsque la tâche du contrôleur d'image sélectionnée sur l'écran Sélection échantillon comprend plusieurs images. Affiche l'image de la première page.

Dern. page

Disponible lorsque la tâche du contrôleur d'image sélectionnée sur l'écran Sélection échantillon comprend plusieurs images. Affiche l'image de la dernière page.

Rotation (sens antihoraire)

Rotation de l'image de 90 degrés dans le sens antihoraire.

Rotation (sens horaire)

Rotation de l'image de 90 degrés dans le sens horaire.

Aug. échelle

Affiche une image agrandie. Vous avez le choix entre quatre facteurs d'agrandissement : x 2, x 4, x 8 et x 16.

Réduct. échelle

Affiche l'image à taille réduite. Vous pouvez réduire la taille de l'image jusqu'à ce qu'elle apparaisse entièrement.

Afficher seul. avant réglage

Affiche uniquement les images avant réglage.

Afficher seul. après régl.

Affiche uniquement les images Après réglage.

Afficher avant et après réglage

Affiche l'image Avant réglage et Après réglage.

Aide

Aide

Affiche l'aide de cet écran.

Information Version

Affiche la version de Color Centro.
