Cette section décrit la manière de raccorder un câble d'interface Ethernet au port Gigabit Ethernet.
Si vous utilisez un câble Ethernet prenant en charge 1000BASE-T, définissez [Vitesse Ethernet] sur [Sélect° auto : Activ.1 Gbps] , dans [Paramètres interface], dans [Paramètres système].
|
Si le copieur est sous tension, mettez-le hors tension.
Employez les câbles Ethernet suivants.
Lors de l'utilisation d'un câble 100BASE-TX/10BASE-T :
Câble à paire torsadée non blindée (UTP) ou câble à paire torsadée blindée (STP) et catégorie de type 5 ou supérieure.
Lors de l'utilisation d'un câble 1000BASE-T :
Câble à paire torsadée non blindée (UTP) ou câble à paire torsadée blindée (STP) et catégorie de type 5e ou supérieure.

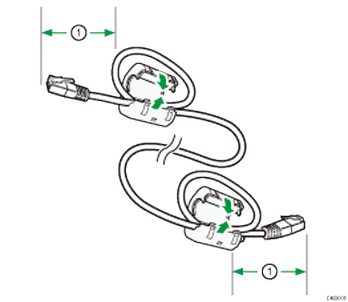

Effectuez des boucles de 5 cm (2,1 inches) (1) à partir de l'extrémité de chaque câble Ethernet, puis attachez les tores magnétiques intégrés à chaque boucle, comme le montre l'illustration.
Assurez-vous que l'appareil est hors tension.
Raccordez le câble Ethernet au port Ethernet Gigabit.
Raccordez l'autre extrémité du câble Ethernet à un appareil de connexion réseau, tel qu'un hub.
Mettez l'appareil sous tension à l'aide de son interrupteur principal d'alimentation.
Voyant (orange)
Lorsque la connexion 100BASE-TX est employée, le voyant orange s'allume.
Voyant (vert)
Lorsque 10BASE-T est en fonctionnement, le voyant vert est allumé.
Voyants (orange et vert)
Lorsque 1000BASE-T fonctionne, les deux LED sont allumées.
Pour plus d'informations sur l'activation de l'interrupteur principal, reportez-vous au manuel Prise en main.
Pour plus d'informations concernant l'installation du pilote d'impression, reportez-vous au Manuel d'installation du pilote.
