Vous pouvez charger et numériser les originaux sur les appareils de type 1, 2 ou 3.
Vue avant gauche
Interrupteur principal d'alimentation
Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. S'il est sur OFF, ouvrez le capot de l'interrupteur principal d'alimentation et enclenchez-le.
ADF
Abaissez l'ADF sur les originaux placés sur la vitre d'exposition.
Si vous chargez un lot d'originaux dans l'ADF (chargeur automatique de documents), l'ADF charge automatiquement les originaux les uns après les autres.
L'ADF numérise simultanément les deux côtés de l'original.
Vitre d'exposition
Placez-y les originaux, face vers le bas.
Panneau de commande
Voir Guide relatif aux noms et fonctions du panneau de commande de l'appareil.
Capot de la cartouche de toner
Ouvrez-le pour changer les cartouches de toner.
Capot avant gauche
Ouvrez pour enlever le papier coincé et appuyez sur l'interrupteur à courant alternatif.
Capot avant droit
Ouvrez-le pour retirer le papier coincé.
Magasins papier (magasins 1–3)
Chargez le papier ici. Le magasin 1 est un magasin tandem où le papier est d'abord prélevé sur le côté gauche, puis automatiquement sur le côté droit lorsqu'il n'y a plus de papier à gauche.
Un voyant sur le côté avant gauche du réceptacle s'allume lorsque le papier est alimenté.
Interrupteur à courant alternatif
Appuyer pour éteindre totalement la machine. L'interrupteur à courant alternatif doit être en position de mise sous tension pendant une période d’utilisation normale. L'interrupteur se trouve à l’intérieur du capot avant gauche. Pour en savoir plus, voir À faire et à ne pas faire.

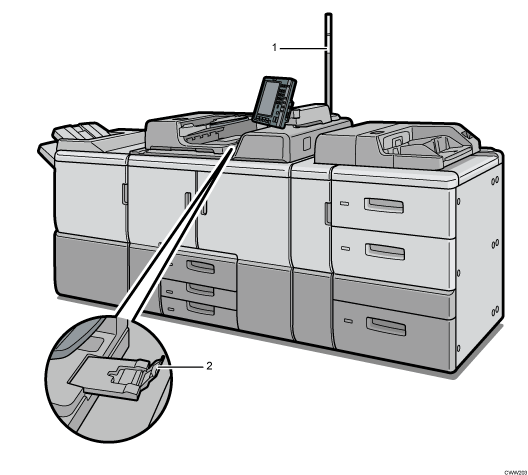

Vue avant droite
Voyant Attention
Extension de l'ADF
Retirez cette extension pour accueillir du papier de grand format.

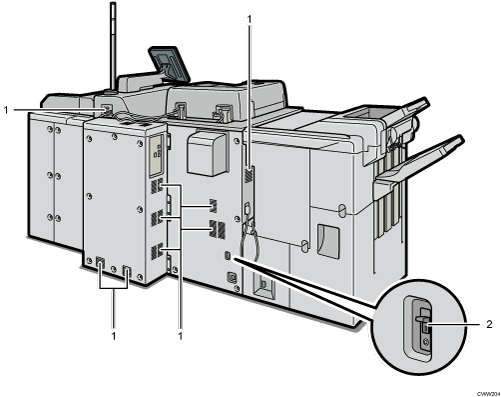

Vue arrière gauche
Aérations
Permettent d'éviter la surchauffe.
Contrôle du disjoncteur
Protège les utilisateurs des chocs électriques. Pour plus d'informations sur le contrôle du disjoncteur, voir Vérification des disjoncteurs différentiels.
