Vue avant gauche
Réceptacle d'empilage supérieur
Lorsque le réceptacle d'empilage supérieur est sélectionné, le papier imprimé y est empilé.
Sortie des originaux vers le réceptacle supérieur avant auxiliaire
Si la sortie des originaux vers le réceptacle supérieur avant auxiliaire est abaissée à l'avant et si les paramètres de l'appareil sont spécifiés de façon à distribuer les originaux à partir de la sortie de papier supérieure, les originaux sont empilés ici.
Panneau de commande
Voir Guide relatif aux noms et fonctions du panneau de commande de l'appareil.
Capot du scanner
Protège le mécanisme d'alimentation des originaux et la vitre de numérisation.
Levier de desserrage de capot du scanner
À utiliser pour ouvrir le capot du scanner pour retirer les originaux coincés ou pour nettoyer l'appareil.
Réceptacle de sortie avant auxiliare
Peut être utilisé pour recevoir les copies imprimées.
Capot avant
Ouvrez ce capot pour remplacer le toner.
Interrupteur principal d'alimentation
Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. Si l'appareil est hors tension, mettez-le sous tension.
Disjoncteur différentiel
Pour limiter les risques d'électrocution, cet appareil possède un disjoncteur. Le disjoncteur est normalement en position ON.
Si l'alimentation ne s'active pas, vérifiez si le disjoncteur est en position OFF. Si c'est le cas, ne le mettez pas en position ON.
Contactez immédiatement votre revendeur ou le SAV.
Magasin supérieur
Contient le rouleau de papier 1 (face avant) et le rouleau de papier 2 (côté intérieur).
Commutateur de réchauffeur anti-condensation
Si de la condensation se forme dans l'appareil suite à une variation de température, l'appareil risque de ne pas imprimer convenablement. Pour minimiser ce problème, utilisez le réchauffeur anti-condensation.
Magasin pour rouleau de papier (en option) ou magasins pour papier pré-découpé (en option)
L'illustration montre les magasins pour papier pré-découpé.
Contient le rouleau de papier 3 (face avant) et le rouleau de papier 4 (côté intérieur) si le magasin pour rouleau de papier est fixé.
Si le magasin pour papier pré-découpé est fixé, il stocke le papier pré-découpé dans le magasin 3 (magasin supérieur) et magasin 4 (magasin inférieur).
Touche [Arrêt scanner]
À utiliser si les originaux s'alimentent en oblique ou pour annuler la numérisation au cours de l'alimentation d'un original. Vous pouvez également l'utiliser pour libérer la fonction de maintien de bord du papier.
Table originaux
Placez les originaux ici, face à numériser vers le haut.
Guide de l'original
Réglez-le en fonction de la largeur de vos originaux.
Levier d'ouverture de l'unité d'image
Utilisez ce levier pour ouvrir l'unité d'image afin d'en retirer le papier coincé ou pour nettoyer l'appareil.
Ne laissez pas l'unité d'imagerie ouvert pendante 5 minutes ou plus. Sinon, la qualité de copie peut se détériorer.
Tout en maintenant l'unité d'image vers le bas, tirez le levier de déverrouillage pour l'ouvrir.
Bypass
À utiliser pour l'alimentation manuelle en papier. Chargez le papier face à imprimer vers le haut.
Le guide papier du bypass
À régler en fonction de la largeur du papier pour copier à partir du bypass.

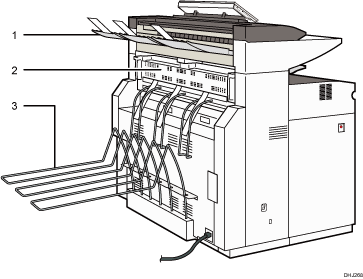

Vue arrière gauche
Sortie arrière des originaux (tout droit)
Maintient les originaux éjectés à l'arrière de l'appareil.
La sortie arrière des originaux est utilisée lorsque l'empileuse est fixée à l'arrière de l'appareil. Pour plus de détails, contactez votre commercial ou le SAV.
Capot de l'unité de fusion
Protège l'unité de fusion.
Sortie arrière
Empile les copies délivrées à l'arrière.
Le ventilateur à l'intérieur de l'appareil à proximité des orifices peut continuer à fonctionner pour refroidir l'appareil. Pour plus de détails, reportez-vous au chapitre Résolution des problèmes de ce manuel.
