Numérisation d'une partie d'un original

Cette section explique comment spécifier un format personnalisé pour la numérisation d'une partie d'un original.

Pour numériser une partie d'un original, mesurez Format original (X1 t Y1), Position départ (X2 et Y2) et Zone numérisation (X3 et Y3) sur la surface de l'original, puis saisissez ces valeurs dans le même ordre sur l'écran de définition du format personnalisé.

Pour afficher l'écran de défintion du format personnalisé, sur l'écran scanner initial, appuyez sur [Para. Numérisat°] > [Format numéris.] > [Format perso.].

Les méthodes de mesure varient selon l'orientation de l'original. Pour plus de détails sur la manière de mesurer correctement le Format original (X1 et Y1), la Position départ (X2 et Y2) et la Zone numérisation (X3 et Y3), reportez-vous à la section "Comment mesurer des formats".

Saisissez les formats en vous référant à « Paramètres de numérisation sur l'écran de paramètres du format personnalisé ».

Comment mesurer les formats

Orientation de l'original	Méthode de mesure pour la numérisation de la section « R ».
Sens Original est ou
Sens Original est ou

Paramètres de numérisation de l'écran de définition du format personnalisé

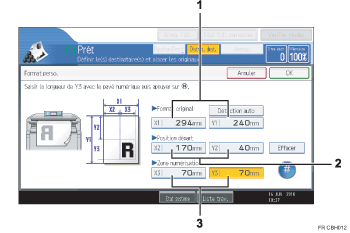

Illustration numérotée du panneau de commande

Format original (X1 et Y1)
Définissez le format entier de l'original.
Saisissez les valeurs réelles de [X1] et [Y1] en vous référant à « Comment mesurer les formats », puis appuyez sur la touche [].
Position départ (X2 et Y2)
Définissez la position de départ de la numérisation.
Saisissez les valeurs réelles de [X2] et [Y2] en vous référant à « Comment mesurer les formats », puis appuyez sur la touche [].
Zone numérisation (X3 et Y3)
Définissez les dimensions de la zone que vous souhaitez numériser.
Saisissez les valeurs réelles de [X3] et [Y3] en vous référant à « Comment mesurer les formats », puis appuyez sur la touche [].

Lorsque vous numérisez des originaux avec l'option [Format perso.], vous ne pouvez pas saisir des valeurs spécifiques dans [Format original] et [Position départ]. Pour définir la zone de numérisation, définissez d'abord [Zone numérisation] et [Position départ] puis [Format original].
