Définition de la procédure d'un format personnalisé lors de la numérisation d'un original entier

Cette section traite de la définition d'un format personnalisé pour la numérisation d'un original entier.

Pour afficher l'écran de définition du format personnalisé, sur l'écran scanner initial, appuyez sur [Para. Numérisat°] > [Format numéris.] > [Format perso.].

L'original suivant au format personnalisé est utilisé pour expliquer les paramètres de numérisation sur l'écran de définition du format personnalisé.

Format personnalisé de l'original à numériser.

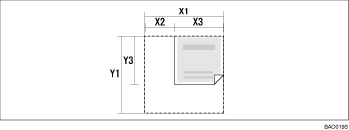

Illustration d'un original au format personnalisé

Paramètres de numérisation de l'écran de définition du format personnalisé

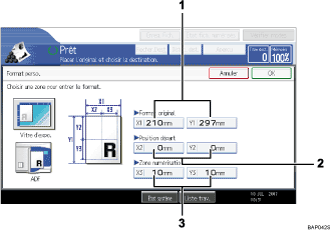

Illustration avec légende numérotée du panneau de commande

Format original (X1 et Y1)
Définissez la longueur et la largeur de l'original.
Saisissez la largeur et la longueur réelles dans [X1] et [Y1] respectivement et appuyez ensuite sur la touche [].
Position départ (X2 et Y2)
Définissez la position de départ sur 0 mm (0 inch).
Saisissez "0" dans [X2] et [Y2] et appuyez ensuite sur la touche [].
Zone numérisation (X3 et Y3)
Définissez les mêmes valeurs que le format original (X1, Y1).
Saisissez les mêmes valeurs dans [X3] et [Y3] comme format original (X1 et Y1 respectivement) et appuyez ensuite sur la touche [].

Pour X1 et Y1, vous pouvez définir 140 mm (5,5 inches) ou plus.
Pour numériser un original plus petit que 140 mm (5,5 inches), définissez les paramètres comme si vous numérisiez une partie d'un original de plus de 140 mm (5,5 inches). Par exemple : pour numériser une étiquette de CD sur une vitre d'exposition, définissez X1X3 et Y1Y3 sur base du tableau ci-dessous. Pour plus de détails sur les procédures de numérisation, reportez-vous à la section "Définition d'une procédure d'un format personnalisé lors de la numérisation d'une partie d'un original".
