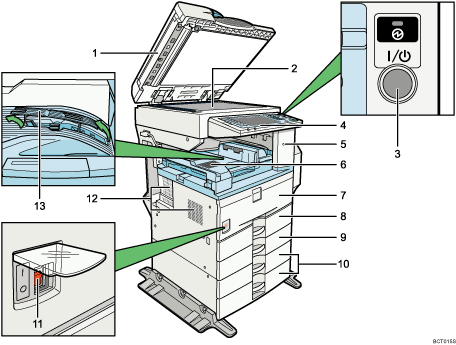

Cette section présente les noms et les fonctions des composants.
N'obstruez pas les orifices de ventilation en plaçant des objets à proximité ou en appui sur ces orifices. Si la machine est en surchauffe, une panne peut survenir.
Cache de la vitre d'exposition (en option) ou chargeur automatique de documents (ADF) (en option)
Abaissez le cache de la vitre d'exposition ou le chargeur automatique de documents (ADF) sur les originaux placés sur la vitre d'exposition. Si vous chargez un lot d'originaux dans le chargeur automatique de documents (ADF), l'ADF charge automatiquement les originaux l'un après l'autre. Ce chargeur de documents peut être utilisé pour des originaux Recto/Verso.
(L'illustration représente l'ADF.)
Vitre d'exposition
Placez-y les originaux, face vers le bas.
Touche marche/arrêt
Appuyez sur ce bouton pour mettre l'appareil sous tension (le témoin de la touche marche/arrêt s'allume). Pour mettre l'appareil hors tension, appuyez de nouveau sur ce bouton (le témoin de la touche marche/arrêt s'éteint).
Reportez-vous à "Mise sous tension / hors tension".
Panneau de Commande
Voir "Panneau de commande".
Voyant retirer le papier
Le voyant s'allume lorsque le papier est éjecté vers le réceptacle interne 2 en option (1 réceptacle de sortie). Le voyant s'éteint lorsque le papier est retiré du réceptacle de sortie interne 2 en option.
Réceptacle interne
Les copies, les pages imprimées et les télécopies sont distribués ici.
Capot avant
Ouvrir pour accéder à l'intérieur de l'appareil.
Magasin papier 1
Chargez le papier à cet endroit. Reportez-vous au manuel Dépannage.
Magasin papier 2
À utiliser pour la copie ou l'impression sur transparents, étiquettes adhésives, papier translucide et papier de format spécial. Veuillez consulter le manuel Dépannage.
Unité d'alimentation papier
Chargez le papier à cet endroit. Reportez-vous au manuel Dépannage.
Interrupteur principal d'alimentation
Si l'appareil ne fonctionne pas après avoir appuyé sur la touche marche/arrêt, vérifiez que l'interrupteur principal d'alimentation est activé. Si il est désactivé, activez-le.
Reportez-vous à "Mise sous tension / hors tension".
Orifices de ventilation
Évitez la surchauffe.
Guide
Si un des côtés de la page est plié, ou si vous copiez ou imprimez sur du papier fin, élevez la partie gauche du guide jusqu' ce qu'clic retentisse, indiquant qu'il est en place. Le guide empêche que le papier sortant ne soit plié.
Unité Recto/Verso (Unité pour les impressions ou copies recto verso)
Lance des copies/impressions recto-verso.
Bypass
À utiliser pour la copie ou l'impression sur transparents OHP , étiquettes adhésives, papier translucide, enveloppes et papier de format personnalisé. Veuillez consulter "Options".
Capot inférieur droit (en option)
Ouvrez ce capot pour éliminez les incidents papier intervenant dans la zone de l'unité d'alimentation papier en option. Voir "Options".
La capacité de production est réduite si vous utilisez le guide.
