Cette section explique comment identifier l'interface de l'appareil et le connecter en fonction de l'environnement réseau.

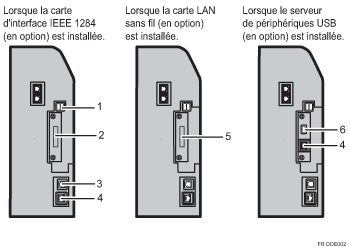

(principalement pour l'Europe)
Interface de l'hôte USB
Port pour connecter un câble d'interface USB ou un périphérique d'interface USB.
Utilisez cette interface pour connecter l'appareil à un dispositif d'authentification à carte, à un clavier externe ou au Bluetooth.
Port IEEE 1284 (en option)
Port de connexion d'un câble d'interface IEEE 1284
Port USB 2.0 [Type B]
Port permettant de connecter un câble d'interface USB 2.0 [Type B].
Cette interface permet à la machine d'imprimer depuis une connexion USB.
Port Ethernet Gigabit
Port pour l'utilisation d'un câble 1000BASE-T, 100BASE-TX ou 10BASE-T
Utilisez cette interface pour connecter la machine à un réseau.
Si vous utilisez un câble d'interface Ethernet prenant en charge 1000BASE-T, définissez [Vitesse Ethernet] sur [Sélect° auto : Activ.1 Gbps] , dans [Paramètres interface], dans [Paramètres système].
Port LAN sans fil (en option)
Port permettant d'utiliser un LAN sans fil
Port USB étendu (en option)
Port pour la connexion du câble USB fourni.
L'autre extrémité du câble USB fourni doit être connectée au port [Type B] USB 2.0.
Ne le connectez pas à un autre appareil.

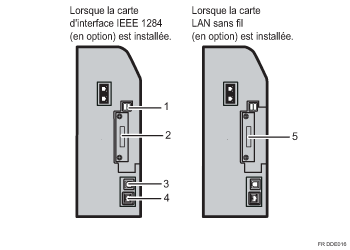

(principalement pour l'Asie) :
Interface de l'hôte USB
Port pour connecter un câble d'interface USB ou un périphérique d'interface USB.
Utilisez cette interface pour connecter l'appareil à un dispositif d'authentification à carte, à un clavier externe ou au Bluetooth.
Port IEEE 1284 (en option)
Port de connexion d'un câble d'interface IEEE 1284
Port USB 2.0 [Type B]
Port permettant de connecter un câble d'interface USB 2.0 [Type B].
Cette interface permet à la machine d'imprimer depuis une connexion USB.
Port Ethernet Gigabit
Port pour l'utilisation d'un câble 1000BASE-T, 100BASE-TX ou 10BASE-T
Utilisez cette interface pour connecter la machine à un réseau.
Si vous utilisez un câble d'interface Ethernet prenant en charge 1000BASE-T, définissez [Vitesse Ethernet] sur [Sélect° auto : Activ.1 Gbps] , dans [Paramètres interface], dans [Paramètres système].
Port LAN sans fil (en option)
Port permettant d'utiliser un LAN sans fil
(principalement l'Amérique du Nord)
Interface de l'hôte USB
Port pour connecter un câble d'interface USB ou un périphérique d'interface USB.
Utilisez cette interface pour connecter l'appareil à un dispositif d'authentification à carte, à un clavier externe ou au Bluetooth.
Port IEEE 1284 (en option)
Port de connexion d'un câble d'interface IEEE 1284
Port USB 2.0 [Type B]
Port permettant de connecter un câble d'interface USB 2.0 [Type B].
Cette interface permet à la machine d'imprimer depuis une connexion USB.
Port Ethernet Gigabit
Port pour l'utilisation d'un câble 1000BASE-T, 100BASE-TX ou 10BASE-T
Utilisez cette interface pour connecter la machine à un réseau.
Si vous utilisez un câble d'interface Ethernet prenant en charge 1000BASE-T, définissez [Vitesse Ethernet] sur [Sélect° auto : Activ.1 Gbps] , dans [Paramètres interface], dans [Paramètres système].
Port LAN sans fil (en option)
Port permettant d'utiliser un LAN sans fil
Port USB étendu (en option)
Port pour la connexion du câble USB fourni.
L'autre extrémité du câble USB fourni doit être connectée au port [Type B] USB 2.0.
Ne le connectez pas à un autre appareil.
(principalement pour l'Europe) Le logement ne peut contenir qu'un seul module : vous pouvez y installer soit une carte d'interface IEEE 1284, soit une unité d'interface LAN sans fil, soit une option de serveur de périphériques USB.
(principalement pour l'Asie) Le logement ne peut contenir qu'un seul module : vous pouvez y installer soit une carte d'interface IEEE 1284, soit une unité d'interface LAN sans fil.
(principalement pour l'Amérique du Nord) Le logement ne peut contenir qu'un seul module : vous pouvez y installer soit une carte d'interface IEEE 1284, soit une unité d'interface LAN sans fil, ou alors une option de serveur de périphériques USB.
Le port Ethernet Gigabit et l'unité LAN sans fil ne peuvent être utilisés simultanément. Si l'interface LAN sans fil en option est installée, vous devez définir [Type LAN] sur [LAN sans fil] sous [Paramètres interface] dans les [Paramètres système].
L'unité d'interface Bluetooth et la carte LAN sans fil ne peuvent pas être utilisées simultanément.
