Guide relatif aux composants Icône Région A(principalement l'Europe)

ATTENTION

  • N'obstruez pas les orifices de ventilation de l'appareil. Cela risquerait de provoquer un incendie dû à la surchauffe des composants internes.

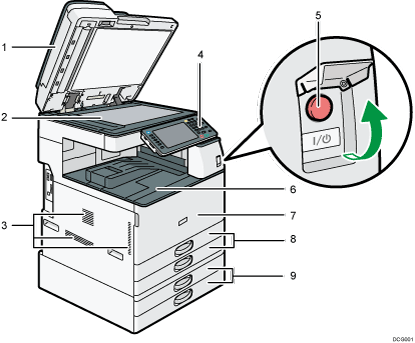

Vue avant gauche

Illustration de l'unité principale avec numérotation

  1. ADF

    (L'illustration représente l'ARDF.)

    Abaissez l'ADF sur les originaux placés sur la vitre d'exposition.

    Si vous chargez un lot d'originaux dans l'ADF (chargeur automatique de documents), l'ADF charge automatiquement les originaux les uns après les autres.

  2. Vitre d'exposition

    Placez-y les originaux, face vers le bas.

  3. Aérations

    Évitez la surchauffe.

  4. Panneau de commande

    Reportez-vous à Guide relatif aux noms et fonctions des touches du panneau de commande de l'appareil (en cas d'utilisation du panneau de commande standard) ou à Guide relatif aux noms et fonctions des touches du panneau de commande de l'appareil (en cas d'utilisation du panneau de commande intelligent).

  5. Interrupteur principal d'alimentation

    Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. S'il est sur OFF, ouvrez le capot de l'interrupteur principal d'alimentation et enclenchez-le.

  6. Réceptacle interne 1

    Les copies, les pages imprimées et les télécopies sont distribuées ici.

  7. Capot avant

    Ouvrez pour remplacer la cartouche de toner.

  8. Magasins papier (Magasins 1-2)

    Chargez le papier ici.

  9. Magasins papier inférieurs

    Chargez le papier ici.

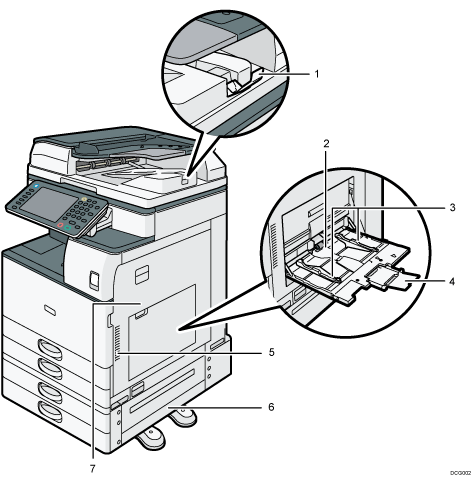

Vue avant droite

Illustration de l'unité principale avec numérotation

  1. Extension de l'ADF

    Retirez cette extension pour accueillir du papier de grand format.

  2. Bypass

    Utilisez le bypass pour copier ou imprimer sur des transparents, des étiquettes, ainsi que sur du papier ne pouvant pas être chargé dans les magasins papier.

  3. Guides papier

    Lors du chargement du papier dans le Bypass, alignez les guides papier contre le papier.

  4. Extension

    Ouvrez cette extension lors du chargement de feuilles dont le format est supérieur à du A4Paysage, 81/2 × 11Paysage dans le Bypass.

  5. Aérations

    Évitez la surchauffe.

  6. Capot inférieur droit

    Ouvrez ce capot lorsqu'un incident papier survient.

  7. Capot droit

    Ouvrez ce capot lorsqu'un incident papier survient.

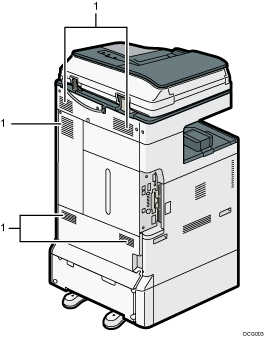

Vue arrière gauche

Illustration de l'unité principale avec numérotation

  1. Aérations

    Évitez la surchauffe.

Remarque

  • Le ventilateur à l'intérieur de l'appareil à proximité des aérations peut continuer à fonctionner pour refroidir l'appareil après un long travail d'impression. Pour plus de détails, reportez-vous au chapitre Résolution des problèmes de ce manuel.
