Guide relatif aux composants (principalement l'Europe et l'Asie)

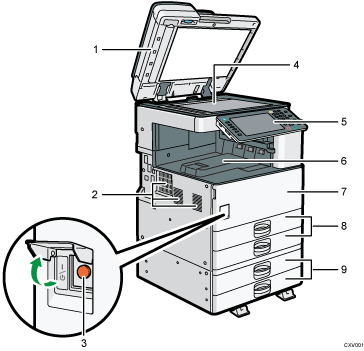

Vue avant gauche

1. Capot de la vitre d'exposition ou ADF

   (L'illustration représente l'ADF.)

   Abaissez le cache de la vitre d'exposition ou l'ADF sur les originaux placés sur la vitre d'exposition.

   Si vous chargez un lot d'originaux dans l'ADF (chargeur automatique de documents), l'ADF charge automatiquement les originaux les uns après les autres.

   L'ADF peut numériser les deux faces d'un original, une face à la fois.

2. Aérations

   Évitez la surchauffe.

3. Interrupteur principal d'alimentation

   Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. S'il est sur OFF, ouvrez le capot de l'interrupteur principal d'alimentation et enclenchez-le.

4. Vitre d'exposition

   Placez-y les originaux, face vers le bas.

5. Panneau de commande

   Reportez-vous à Guide relatif aux noms et fonctions du panneau de commande de l'appareil (en cas d'utilisation du panneau de commande standard) ou à Guide relatif aux noms et fonctions du panneau de commande de l'appareil (en cas d'utilisation du panneau de commande intelligent).

6. Réceptacle interne 1

   Les copies, les pages imprimées et les télécopies sont distribuées ici.

7. Capot avant

   Ouvrez-le pour accéder à l'intérieur de l'appareil.

8. Magasins papier (Magasins 1-2)

   Chargez le papier ici.

9. Magasins papier inférieurs

   Chargez le papier ici.

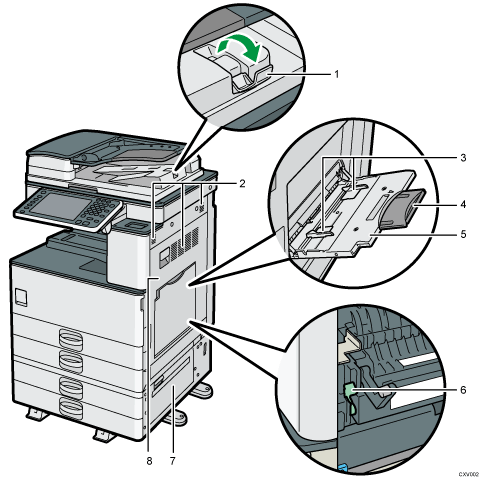

Vue avant droite

1. Extension de l'ADF

   Retirez cette extension pour accueillir du papier de grand format.

2. Aérations

   Évitez la surchauffe.

3. Guides papier

   Lors du chargement du papier dans le Bypass, alignez les guides papier contre le papier.

4. Extension

   Ouvrez cette extension lors du chargement de feuilles dont le format est supérieur à du A4, 8¹/₂ × 11 dans le Bypass.

5. Bypass

   Utilisez le bypass pour copier ou imprimer sur des transparents, des étiquettes, ainsi que sur du papier ne pouvant pas être chargé dans les magasins papier.

6. Levier d'enveloppe

   Pour charger des enveloppes dans le magasin 1 ou dans le bypass, abaissez ce levier.

7. Capot inférieur droit

   Ouvrez ce capot lorsqu'un incident papier survient.

8. Capot droit

   Afin de retirer le papier coincé ou d'utiliser le levier enveloppe, ouvrez ce cache.

Vue arrière gauche

1. Aérations

   Évitez la surchauffe.
