Raccordement du câble modulaire

Pour utiliser la fonction de fax, raccordez l’appareil à une ligne téléphonique à l’aide d’un câble modulaire. Vous pouvez utiliser l’appareil comme un téléphone lorsqu'un téléphone externe est raccordé.

Raccordement de l’appareil à une ligne téléphonique

Important

  • Raccordez le réseau téléphonique public commuté (RTPC) à la ligne. Le fait de raccorder des lignes autres que la RTPC à cet appareil peut provoquer un dysfonctionnement.

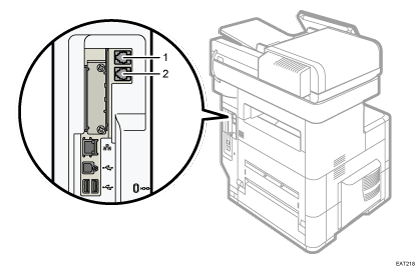

Illustration du raccordement d'une ligne téléphonique (avec numérotation)
  1. TEL : connecteur pour téléphone externe

    Raccordez un téléphone externe.

  2. LINE : Connecteur d'interface G3

    Raccordez la ligne pour une utilisation en tant que fax.

Remarque

  • Icône Région A(principalement l'Europe et l'Asie)

    • Lorsque vous raccordez un câble modulaire à « LINE », effectuez une boucle comme montré sur l'illustration à un point situé à 5 cm (2 pouces) de l'extrémité du câble modulaire, du côté des raccordements de l’appareil, puis attachez le noyau de ferrite fourni à la boucle.

      Illustration d'un câble modulaire avec noyau de ferrite
  • Si votre ligne téléphonique utilise des services fournis en option par la compagnie de téléphone (appel en attente, par exemple), il est possible que la ligne ne puisse pas être utilisée pour les fax.

Sélection du type de ligne

Sélectionnez le type de ligne auquel l'appareil est raccordé. Il en existe de deux types : à tonalités et à impulsions.

Sous Outils administrateur, sélectionnez le type de ligne.

Remarque

  • Cette fonction n'est pas disponible dans certaines régions.

Branchement d'un téléphone externe

Vous pouvez connecter un téléphone externe à l'appareil.

Vous pouvez l'utiliser pour les appels téléphoniques.

Important

  • Lorsque vous utilisez un téléphone externe avec la touche [Prise de ligne sans décrocher] pour les appels téléphoniques, vous ne pouvez pas parler avec l'autre partie sans appuyer sur la touche [Prise de ligne sans décrocher] après avoir décroché le combiné.

Remarque

  • Certains téléphones externes ne peuvent être connectés ou peuvent être limités en termes de fonctionnalités.
