Guide utilisateurIM 550/600 series

Configuration de l'adresse IP et des autres paramètres de l'option serveur de périphérique

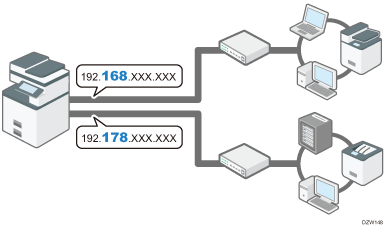

Sur le panneau de commande de l'appareil, indiquez les informations du réseau sur l'option serveur de périphériques pour vous connecter simultanément sur un serveur sur un segment de réseau séparé du réseau sur l'unité centrale.

Illustration d'une unité de serveur d'impression USB étendue

1Sur l'écran Home, appuyez sur [Paramètres].

Illustration de l'écran du panneau de commande

2Appuyez sur [Fonctions de l'appareil].

3Appuyez sur [Paramètres système] onglet [Paramètres interface][Réseau en option].

4Modifiez les paramètres de configuration du réseau.

Illustration de l'écran du panneau de commande

Si vous modifiez le paramètre de [Adresse IPv4 machine] sur [Attribution auto (DHCP)], l'appareil obtient automatiquement l'adresse IP du serveur DHCP.

Si vous souhaitez spécifier manuellement les paramètres de configuration du réseau, reportez-vous à la liste des paramètres à modifier et à leurs valeurs par défaut ci-dessous.

Spécifiez-les en fonction de l'environnement réseau.

  • Adresse IPv4 machine: Spécifier/192.168.100.100

    • Masque ss-réseau: 255.255.255.0

  • Adresse passerelle IPv4 : 0.0.0.0

  • Adresse IPv6 machine: 0.0.0.0

  • Adresse passerelle IPv6: 0.0.0.0

  • Auto-configuration adresse sans état IPv6: Actif

  • Configuration DHCPv6: Inactif

  • Protocole en vigueur

    • IPv4 : Actif

    • IPv6: Inactif

  • Vitesse Ethernet: Sélection auto

  • Configuration WINS: ON (Serveur WINS primaire: 0.0.0.0, Serveur WINS secondaire: 0.0.0.0, ID d'étendue)

  • Nom d'hôte

5Après avoir terminé la configuration, appuyez sur [Accueil] (Operation panel screen illustration).

Remarque

  • Pour imprimer en utilisant l'option serveur de périphériques, spécifiez l'adresse IP établie en appliquant la procédure ci-dessus pour installer le pilote de l'imprimante.

  • Si vous oubliez l'adresse IP de l'option serveur de périphériques ou si vous ne pouvez pas connecter l’appareil au réseau, restaurez les paramètres d'usine par défaut en suivant la procédure ci-dessous.

    1. Coupez l’alimentation électrique de l’appareil en appuyant sur son interrupteur principal.

    2. Tout en appuyant sur le contacteur de l'option serveur de périphériques avec la pointe d'un stylo, allumez l’appareil en appuyant sur son interrupteur principal.

      Maintenez le contacteur enfoncé jusqu'à la fin de l'étape 4.

      Illustration d'une unité de serveur d'impression USB étendue
    3. Confirmez que les témoins du haut et du bas du port Ethernet s’allument.

    4. Lorsque le témoin du haut s'éteint et que le voyant du bas s'allume en jaune, relâchez le contacteur sur l'option serveur de périphériques.
