Guide utilisateurIM 550/600 series

Agrafage de pages imprimées (IM 600SRF uniquement)

L'appareil peut agrafer les feuilles imprimées jeu par jeu.

Illustration de l'agrafe

L'appareil peut agrafer les formats et types de papier suivants :

Format papier agrafable :

A4Portrait, B5 JISPortrait, 81/2 × 14Portrait, 81/2 × 13Portrait, 81/2 × 11Portrait, 81/4 × 14Portrait, 81/4 × 13Portrait, 8 × 13Portrait, 71/4 × 101/2Portrait, 16KPortrait, 81/2 × 132/5Portrait

Grammage papier agrafable :

64—90 g/m2 (17—24 lb. Bond)

Capacité d'agrafage (80 g/m2, 20 lb. Bond) :

  • 30 feuilles : 81/2 × 14Portrait, 81/2 × 13Portrait, 81/4 × 14Portrait, 81/4 × 13Portrait, 8 × 13Portrait, 81/2 × 132/5Portrait

  • 50 feuilles : A4Portrait, B5 JISPortrait, 81/2 × 11Portrait, 71/4 × 101/2Portrait, 16KPortrait

Remarque

  • L'appareil ne peut pas agrafer les feuilles imprimées alimentées depuis le Bypass.

  • Lorsque l'agrafage est spécifié, les feuilles imprimées sortent vers le réceptacle tri décalé du finisseur indépendamment des paramètres du réceptacle de sortie.

Position d'agrafage et résultat

Orientation du papier

Résultat

Portrait

Illustration de la position d'agrafage

Paysage

Illustration de la position d'agrafage
  • Si vous sélectionnez l'impression Recto/Verso, faites correspondre le côté de reliure de l'impression Recto/Verso avec la position d'agrafage.

Remarque

  • Quand l'Agrafage est sélectionné, certaines fonctions telles qu’Intercalaire ne peuvent pas être sélectionnées. Selon la fonction utilisée, il se peut que l'agrafage défini soit automatiquement annulé. Définissez le paramètre d'agrafage à nouveau après avoir vérifié la position d'agrafage via l'icône d'aperçu.

  • Quand vous imprimez sur du papier à en-tête qui a une partie supérieure et une partie inférieure, l'Agrafage est annulé si l'orientation d'impression et la position d'agrafage ne correspondent pas.

Agrafage des feuilles imprimées (Windows)

Définissez les paramètres dans « Agrafer » via l'onglet [Paramètres fréquemment utilisés].

1Ouvrez un document à imprimer sur l'ordinateur, puis affichez l'écran de paramétrage du pilote d'impression depuis le menu d'impression de l'application.

2Définissez le Format papier, le Type de papier, l'Orientation et les autres paramètres.

Procédure de base pour l'impression des documents

Assurez-vous de définir « Format original » et « Orientation original ».

3Sélectionnez la position de l'agrafeuse dans "Agrafer".

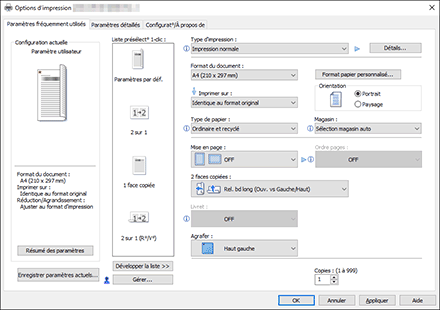

Illustration de l'écran Pilote

Vous pouvez vérifier la position d'agrafage grâce à l'icône d'aperçu affichée sur « Configuration actuelle » après avoir défini l'Agrafage.

4À la fin de la configuration, cliquez sur [OK].

Agrafage des feuilles imprimées (OS X/macOS)

Configurez les paramètres dans [Finition], dans « Ensembles de fonctions » via [Fonctions de l'imprimante].

1Ouvrez un document à imprimer sur l'ordinateur, puis affichez l'écran de paramétrage du pilote d'impression depuis le menu d'impression de l'application.

2Définissez le Format papier, l'Orientation, le Type de papier et les autres paramètres.

Procédure de base pour l'impression des documents

Assurez-vous de définir « Format du papier » et « Orientation ».

3Sélectionnez la position de l'agrafeuse dans "Agrafer".

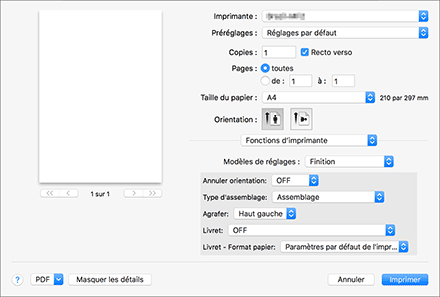

Illustration de l'écran Pilote

4Une fois que la configuration est terminée, cliquez sur [Imprimer].
