Guide utilisateurIM 550/600 series

Remplacement du rouleau d'alimentation papier

Remplacement du rouleau du séparateur

1Retirez le magasin avec précaution.

Illustration de l'unité principale

2Retirez le rouleau du séparateur.

Illustration de l'unité principale

3Enlevez le nouveau rouleau du séparateur.

Illustration du rouleau du séparateur

4Installez le nouveau rouleau du séparateur.

Illustration de l'unité principale

Remplacement du rouleau d'alimentation

1Retirez le magasin avec précaution.

Illustration de l'unité principale

2Pincez le levier (1), et poussez-le vers (2).

Illustration de l'unité principale
Illustration du rouleau de friction

3Retirez le rouleau d'alimentation.

Illustration du rouleau de friction

4Enlevez le nouveau rouleau d'alimentation.

Illustration du rouleau de friction

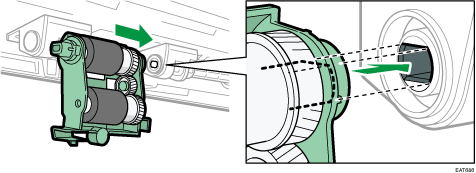

5Insérez le cylindre convexe de droite du rouleau d'alimentation dans la partie concave de l'arbre droit.

Vous pouvez faire pivoter l'arbre droit pour ajuster l'angle.

Illustration du rouleau de friction

6Insérez la projection gauche du rouleau d'alimentation dans la fente, et faites-la ensuite pivoter vers l'arrière.

Illustration du rouleau de friction

7Levez le rouleau d'alimentation pour l'attacher.

Illustration du rouleau de friction
