Guide des composants
- N'obstruez pas les orifices de ventilation de l'appareil. Cela risquerait de provoquer un incendie dû à la surchauffe des composants internes.
N'appuyez pas ou ne heurtez pas fortement l'unité d'agrafage. Ce faisant, vous risquez de l'endommager. Si l'agrafage est défaillant après un choc sur l'agrafeuse, il se peut que les agrafes de la cartouche soient brisées.
Ne tenez pas l'unité d'agrafage lors du déplacement de l'appareil.
Vue avant droite
ADF
Abaissez l'ADF sur les originaux placés sur la vitre d'exposition.
Si vous chargez un lot d'originaux dans l'ADF (chargeur automatique de documents), l'ADF charge automatiquement les originaux les uns après les autres.
Capot de l'ADF
Ouvrez ce capot afin de retirer les originaux coincés dans l'ADF.
Levier d'ouverture du capot de l'ADF
Tirez ce levier pour ouvrir le capot de l'ADF.
Magasin d'alimentation de l'ADF
Placez les piles d'originaux ici.
Extension pour le magasin ADF
Étendez-le lorsque vous placez du papier plus long que le format A4 dans le magasin d'entrée de l'ADF.
Vitre d'exposition
Placez-y les originaux, face vers le bas.
Cache de la vitre d'exposition
Soulevez ce cache pour placer les originaux sur la vitre d'exposition.
Réceptacle de sortie pour l'ADF
Les originaux numérisés avec l'ADF sortent ici.
Guide de butée de l'ADF
Tirez ce guide pour empêcher les originaux de tomber.
Panneau de commande
Voir Guide relatif aux noms et fonctions du panneau de commande de l'appareil.
Orifices de ventilation
Permettent d'éviter la surchauffe.
Couvercle pour l'installation d'une agrafeuse hors ligne
Retirez-le lors de l'installation de l'agrafeuse hors ligne.
Réceptacle interne
Les copies, les impressions et les fax sont distribués ici.
Bouton d'ouverture du capot avant
Appuyez sur ce bouton pour ouvrir le capot avant.
Magasin papier inférieur
Chargez le papier ici.
Pour de plus amples informations, voir Guide relatif aux fonctions des options externes de l'appareil
(principalement pour l'Europe et l'Asie) ou Guide relatif aux fonctions des options externes de l'appareil
(principalement en Amérique du Nord).Magasin 1
Chargez le papier ici.
Capot avant
Ouvrez pour accéder à l'intérieur de l'appareil et pour retirer le papier coincé.
Ouvrez cette partie pour remplacer la cartouche d'impression et le tambour.
Interrupteur principal d'alimentation
Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. Si l'appareil est hors tension, mettez-le sous tension.
Guide de butée
Tirez ce guide pour empêcher le papier de tomber.
Bypass
Utilisez-le pour copier ou imprimer sur du papier épais, des transparents, des enveloppes ou des étiquettes (étiquettes adhésives).
Extension du bypass
Ouvrez cette extension lors du chargement de feuilles dont le format est supérieur ou égal au A4
, 81/2 × 11 dans le Bypass.Guides papier
Lors du chargement du papier dans le Bypass, alignez les guides papier contre le papier.
Vue arrière gauche
Emplacement du combiné
(Amérique du Nord principalement)Fixez le support du combiné sur l'emplacement.
Aérations
Permettent d'éviter la surchauffe.
Connecteur d'alimentation
Connectez le cordon d'alimentation à l'appareil. Insérez l'autre extrémité à la prise de courant.
Capot arrière
Ouvrez pour accéder à l'intérieur de l'appareil et pour retirer le papier coincé.
Ouvrez ici pour remplacer l'unité de fusion.
Levier d'ouverture du capot arrière
Tirez ce levier pour ouvrir le capot arrière.
Connecteur téléphonique externe
Permet de connecter un téléphone externe.
Connecteur d'interface G3
Permet de connecter une ligne téléphonique.
Logement
Vous pouvez insérer des cartes d'interface en option.
Emplacements pour cartes d'extension
Retirez le capot pour installer les cartes SD.
Port Ethernet
Utilisez un câble d'interface réseau pour raccorder l'appareil au réseau.
Port USB hôte
Connectez des périphériques externes (périphérique d'authentification de carte, par exemple).
Intérieur : vue avant

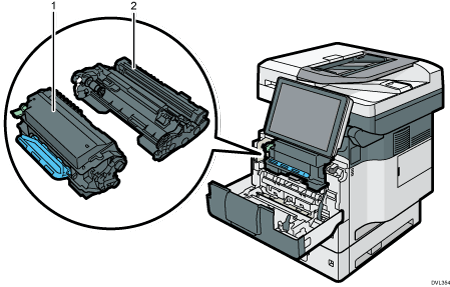

Cartouche d'impression
Pour retirer le papier coincé, extrayez la cartouche d'impression et le tambour en tant qu'unité unique.
Des messages apparaissent sur l'écran lorsque la cartouche d'impression doit être remplacée, ou lorsqu'une nouvelle cartouche doit être préparée.
Pour plus d'informations sur les messages qui apparaissent à l'écran lorsque des consommables doivent être remplacés, voir le manuel Maintenance.
Lorsque vous retirez le papier coincé, enlevez la cartouche d'impression avec le tambour. Si vous souhaitez retirer uniquement la cartouche d'impression, abaissez le levier à gauche de la cartouche, puis sortez-la.
Unité du tambour
Des messages apparaissent sur l'écran lorsque l'unité de tambour doit être remplacée, ou lorsqu'une nouvelle unité de tambour doit être préparée.
Pour plus d'informations sur les messages qui apparaissent à l'écran lorsque des consommables doivent être remplacés, voir le manuel Maintenance.
Pour IM 350F, IM 350, IM 430F:
Lorsque le tambour doit être remplacé, contactez votre SAV.
Intérieur : vue arrière
Unité de fusion
Retirez l'unité de fusion puis enlevez le papier coincé.
Des messages apparaissent sur l'écran lorsque l'unité de fusion doit être remplacée, ou lorsqu'une nouvelle unité de fusion doit être préparée.
Pour plus d'informations sur les messages qui apparaissent à l'écran lorsque des consommables doivent être remplacés, voir le manuel Maintenance.
Pour IM 350F, IM 350, IM 430F:
Lorsque l'unité de fusion doit être remplacée, contactez votre SAV.
Unité d'agrafage
Support de l'unité d'agrafage
Unité d'agrafage
Fente d'agrafage
Interrupteur coulissant
LED (pour indiquer qu'il n'y a plus d'agrafes)
Cartouche d'agrafes
Support d'agrafe
Cartouche d'agrafes
Plaque frontale
