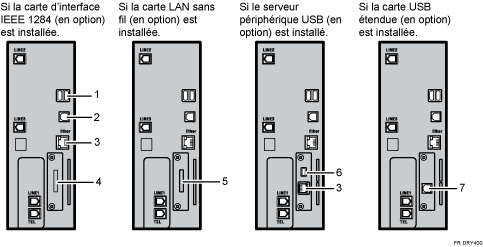

Cette section décrit l'interface de connexion de l'appareil et faire vos connexions en fonction de l'environnement réseau.
Port USB hôte
Port permettant de connecter un câble USB ou un périphérique USB.
Utilisez ce port pour connecter l'appareil à un périphérique d'authentification par carte ou à un clavier externe.
Port USB 2.0 [Type B]
Port permettant de connecter un câble d'interface USB 2.0 [Type B].
L'autre extrémité du câble USB doit être connectée au port USB étendu du serveur du périphérique USB (en option).
Ne le connectez pas à un autre appareil.
Port Ethernet
Port pour câble 1000BASE-T, 100BASE-TX ou 10BASE-T
Utilisez ce port pour connecter l'appareil à un réseau.
Si vous utilisez un câble Ethernet prenant en charge 1000BASE-T, définissez [Vitesse Ethernet] sur [Sélect° auto : Activ.1 Gbps] , dans [Paramètres interface], dans [Paramètres système].
Port IEEE 1284 (en option)
Port de connexion d'un câble d'interface IEEE 1284
Port LAN sans fil (en option)
Port permettant d'utiliser un LAN sans fil
Port USB étendu du serveur du périphérique USB (en option).
Port pour la connexion du câble USB fourni.
L'autre extrémité du câble USB fourni doit être connectée au port [Type B] USB 2.0.
Ne le connectez pas à un autre appareil.
Port USB 2.0 [Type B] (en option)
Port permettant de connecter un câble d'interface USB 2.0 [Type B].
Cette interface permet à l'appareil d'imprimer depuis une connexion USB.
Le logement ne peut contenir qu'un seul module : vous pouvez y installer une carte d'interface IEEE 1284, une unité d'interface LAN sans fil, une option de serveur de périphériques USB ou une carte USB étendue.
Le port Ethernet et l'unité LAN sans fil ne peuvent être utilisés simultanément. Si l'interface LAN sans fil en option est installée, vous devez définir [Type LAN] sur [LAN sans fil] sous [Paramètres interface] dans les [Paramètres système].
