Pièces de l'imprimante
|
a.
|
Capot du chargeur automatique de document
|
|
b.
|
Chargeur automatique de documents
|
|
c.
|
Guide latéral
|
|
d.
|
Guide papier du chargeur automatique de documents (ouvrez le guide et placez les documents originaux à copier)
|
|
e.
|
Bac de sortie du chargeur automatique de documents (les documents originaux sont éjectés ici une fois copiés)
|
|

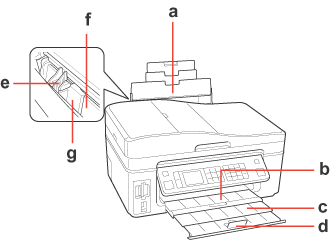

a.
|
Guide papier
|
|
b.
|
Bac de sortie
|
|
c.
|
Extension du bac de sortie
|
|
d.
|
Butée
|
|
e.
|
Guide latéral
|
|
f.
|
Bac feuille à feuille
|
|
g.
|
Protection du chargeur
|
|
a.
|
Capot de documents
|
|
b.
|
Vitre d'exposition
|
|
c.
|
Panneau de commande
|
|
d.
|
Emplacements pour carte mémoire
|
|
e.
|
Voyant de la carte mémoire
|
|
f.
|
Port USB de l'interface externe
|
|
g.
|
Levier de relâchement (arrière du panneau de commande)
|
|

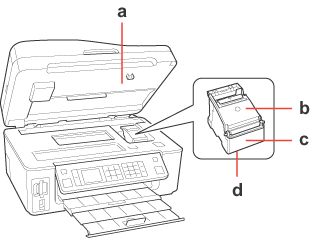

a.
|
Module scanner
|
|
b.
|
Couvercle du logement des cartouches
|
|
c.
|
Porte-cartouche
|
|
d.
|
Tête d'impression (sous le porte-cartouche)
|
|

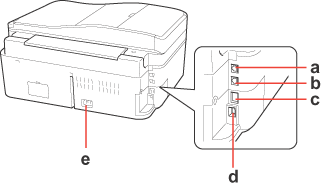

a.
|
Port LINE
|
|
b.
|
Port EXT.
|
|
c.
|
Port LAN
|
|
d.
|
Port USB
|
|
e.
|
Prise CA
|
