Fonctions des pièces de l’imprimante et du panneau de commande

Pièces de l’imprimante

a.
Guide papier : soutient le papier chargé dans le bac feuille à feuille.
b.
Bac feuille à feuille : retient le papier et l’entraîne pour l’impression.
c.
Capot de l’imprimante : recouvre le mécanisme d’impression. Ouvrir uniquement lors de l’installation ou du remplacement des cartouches d’encre.
d.
Extension du bac avant : soutient le papier éjecté.
e.
Bac avant : soutient le papier éjecté lorsqu’il est dans la position papier. Soutient le plateau CD/DVD et l’entraîne pour l’impression lorsqu’il est dans la position CD/DVD.
f.
Capot avant : ouvert lors de l’impression.
g.
Guide latéral : retient le papier dans le bac feuille à feuille. Faites glisser le guide latéral gauche vers le bord du papier.
a.
Connecteur USB : connecte le câble USB entre l’ordinateur et l’imprimante.

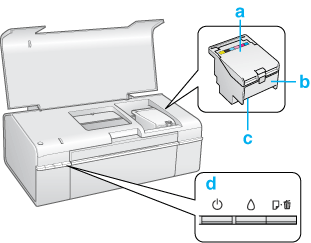

a.
Couvercle du logement des cartouches : protège les cartouches d’encre. Ouvrir uniquement lors de l’installation ou du remplacement des cartouches d’encre.
b.
Porte-cartouche : maintient les cartouches d’encre.
c.
Tête d’impression : projette l’encre sur le papier.
d.
Panneau de commande : utilisez les touches et contrôlez les voyants pour maîtriser l’imprimante. Pour plus de détails, reportez-vous à la section suivante.

Panneau de commande

Touches

Touche
Fonction
alimentation
Appuyez sur cette touche pour mettre l’imprimante sous/hors tension.
encre
Appuyez sur cette touche pour placer la tête d’impression en position de remplacement.
Lorsqu’une cartouche d’encre épuisée est détectée, appuyez sur cette touche pour placer la tête d’impression en position de contrôle de l’encre.
Après avoir remplacé la cartouche d’encre, appuyez sur cette touche pour renvoyer la tête d’impression en position initiale.
Lorsque le voyant Encre  est éteint, maintenez cette touche enfoncée pendant trois secondes pour nettoyer la tête d’impression.
papier
Appuyez sur cette touche pour charger ou éjecter le papier.
Appuyez sur cette touche pour arrêter l’impression après une erreur de sortie papier ou lorsque plusieurs pages sont entraînées.
Appuyez sur cette touche pour annuler l’impression en cours.

Voyants

Voyant
Description
alimentation
Allumé lorsque l’imprimante est sous tension.
Clignote lorsque l’imprimante reçoit des données, pendant l’impression, pendant le remplacement d’une cartouche d’encre, pendant le chargement de l’encre ou le nettoyage de la tête d’impression.
fin d’encre
Allumé lorsqu’une cartouche d’encre est vide.
Clignote lorsqu’une cartouche d’encre est presque vide.
fin de papier
Allumé lorsque l’imprimante ne contient pas de papier ou lorsque le plateau CD/DVD n’est pas chargé correctement.
Clignote en cas de bourrage papier, lorsque le plateau CD/DVD est coincé ou lorsque le bac avant n’est pas positionné correctement.
Pour plus de détails sur le statut de l’erreur, reportez-vous aux instructions suivantes.
Voir Voyants d’erreur
